비중선별 - Shaking table(요동테이블)

요동테이블(shaking table)은 비중선별법에서 대표적이고 분립에 효과적인 장비입니다. 전달되는 왕복운동에 의한 테이블의 요동과  수류(water flow)에 의한 힘, 리플(riffle) 등의 작용으로 입자들을 비중에 따라 정광(concentrate), 중광(middling), 광미(tailing) 등으로 나누는 장비입니다.

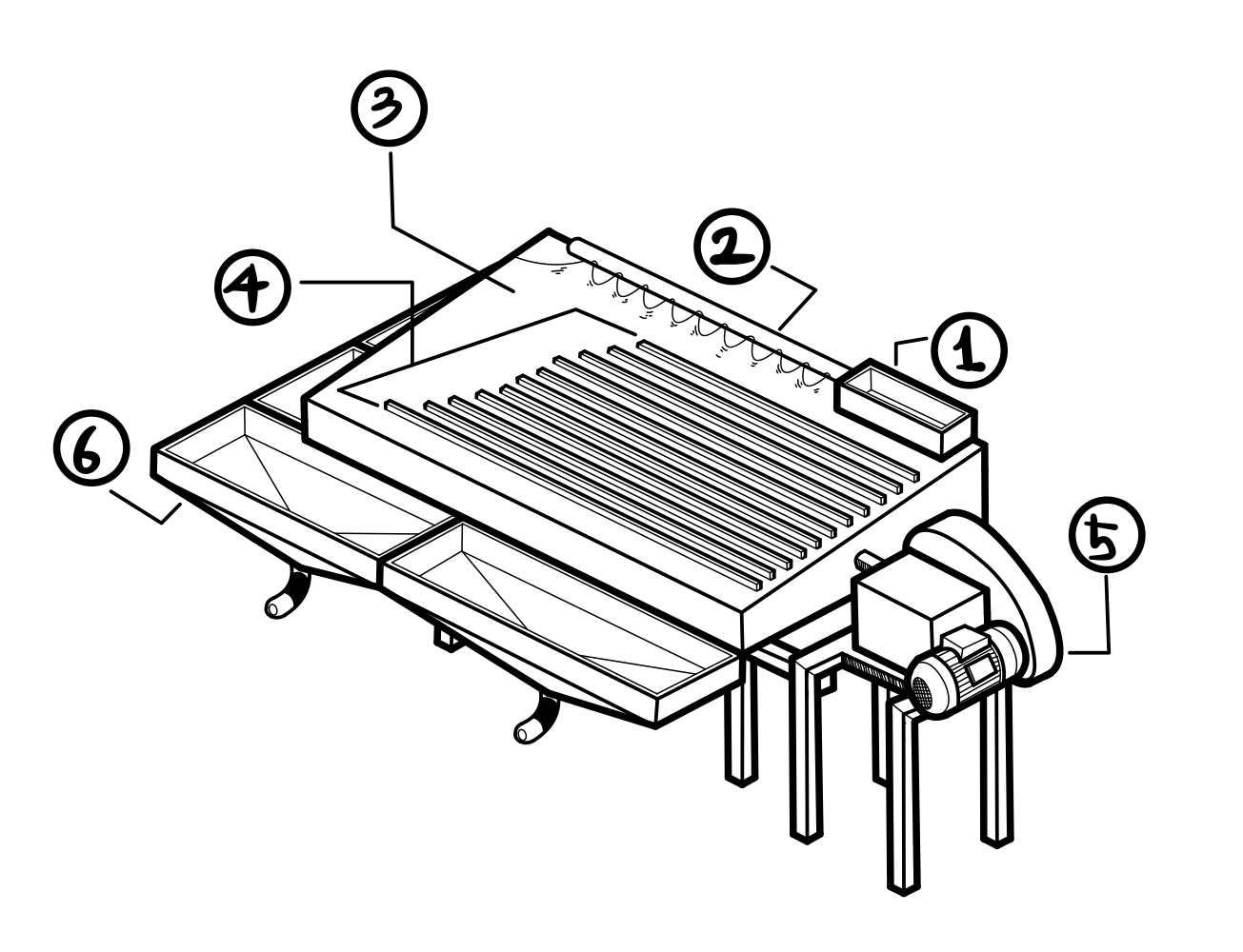

Shaking table



요동테이블은 가로 방향으로 약 5˚ 정도로 경사져있으며, 이를 따라 급광구(feed chute)로부터 광액이 테이블로 흘러나오는 입자들은 크기, 무게, 비중 등의 특성에 따라서 다르게 움직이게 됩니다*. 분리된 입자들은 각각의 론더(launder)로 모아집니다. 이들이 분리되는 원리와 세부 장치들은 다음 글에서 다루도록 하겠습니다.

*[참고] 요동테이블의 원리와 종류

- Feeding & Feed chute: 슬러리의 급광과 슬러리가 베드로 분배되는 곳

- Flushing Tank & Flushing chute: 보다 효과적으로 분급이 이루어지도록 수류를 흘려주는 곳

- Bed surface: 분급이 일어나는 곳으로, 위에는 홈이 파져있거나, 리플(riffle)이 설치되어 있음

- Riffle: 베드 위에 설치된 막으로, 수류 작용에 의하여 가벼운 것은 넘어가고, 무거운 것은 옆으로 움직이게 함

- Motor: Bed surface가 왕복운동을 하는 동력을 전달

- Launder: 분급된 광석들이 사이즈, 밀도 등의 차이에 따라 모이는 곳

---

다른 장비에 비해 싸고 효율이 좋으나, 그림과 같이 넓은 면적이 필요할 수 있음



이들 장비의 형태에서 짐작할 수 있듯이, 테이블 선광기는 세분탄 등 선별에 있어서 유용하지만 처리량에 비해 커다란 바닥 면적을 필요로 하는 단점이 있습니다.
