부스바(busbar)는 정류기(rectiformer)로부터 공급되는 전류를 전해조에서 바로 옆의 전해조로 전달하기 위한 장치입니다. Cellhouse 디자인시, 전해조의 배치에서 짐작할 수 있듯, 일반적으로 2줄로 나열됩니다. 따라서, 부스바는 아래와 같이 구분하기도 합니다.
- Intercell busbar: 일반적인 전해조-전해조 사이에 설치되는 부스바로, 대다수가 해당
- Endcell busbar: 1열에서 2열로 전류를 전달하기 위해, 제일 마지막 줄에 위치하는(rectiformer에서 가장 먼 쪽에 설치되는) 부스바
아래에서는 부스바의 구성과 몇 가지 타입에 대해서 소개해놓았습니다.
부스바 구성 - Busbar configuration
① Baseboard: 부스바의 아래부분을 보호하기 위해 설치되는 절연체로, 이 위에 부스바가 설치
② Capping board: 절연체의 역할을 하며, 일렬로 나열되어있는 양극/음극바 중 특정 극에 전기가 통하는 것을 방지
③ Continuous busbar: 양극 혹은 음극에 접촉하는 부분을 모두 연결시키는 긴 형태의 부스바
④ Anode-cathode connector: 부스바에서 양극/음극에 접촉하는 부분으로 continuous busbar에 연결되어 있거나 별개로 설치
부스바 종류
구리, 아연, 니켈 등의 전해채취에서 사용되는 부스바의 종류는 상당히 많습니다. 각각의 종류에 따라 전압, 전류 전도도, 접촉 면적 등이 달라집니다. 일반적으로 많이 사용되는 부스바의 형태는 triangular, dog-bone, double-contact busbar 등이 있습니다.
(1) Triangular busbar

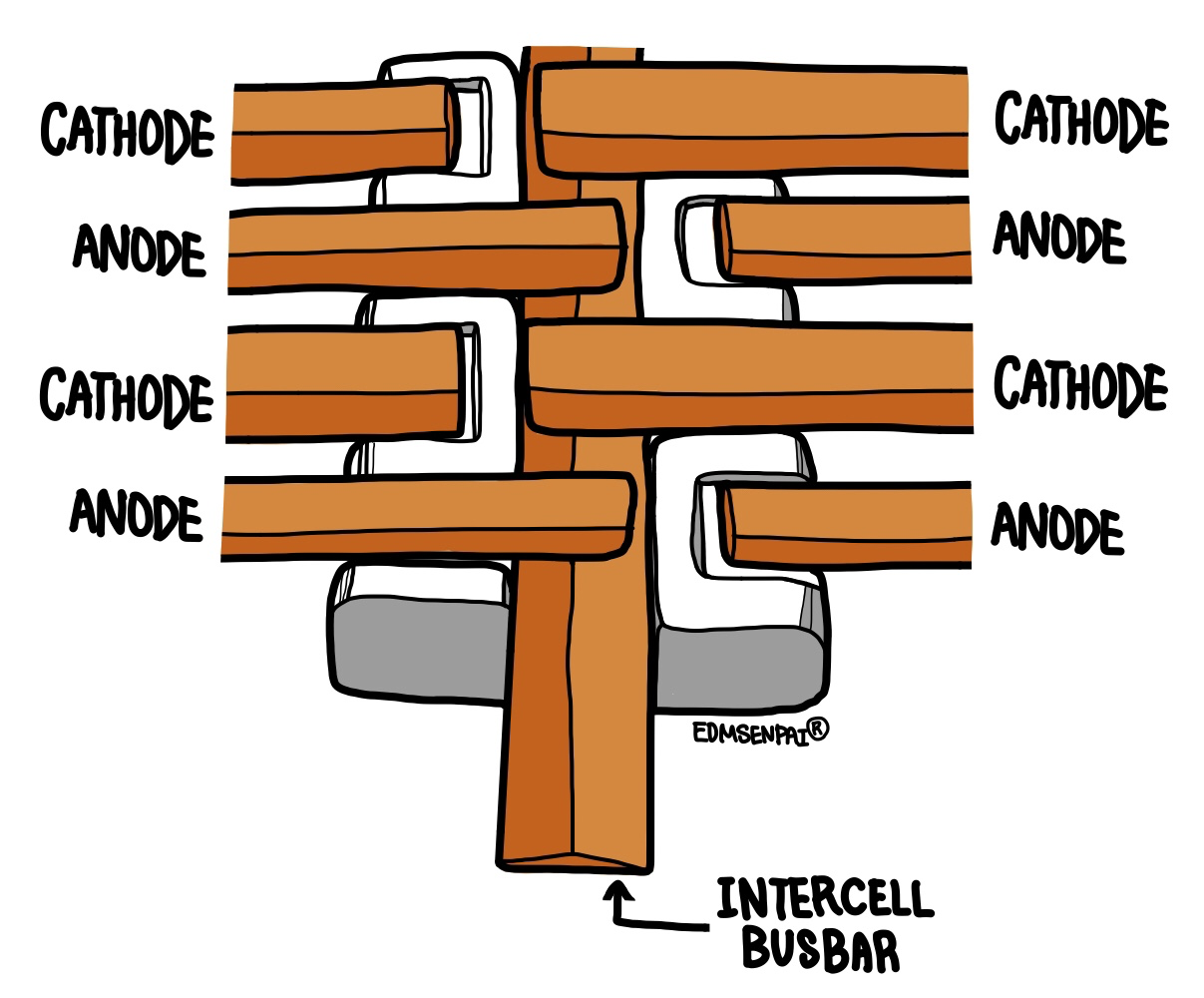

가장 보편적이고 상당히 간단한 구조를 가진 형태의 부스바입니다. 다른 복잡한 부스바에 비하여 교체가 간단합니다. 그림에서 볼 수 있듯이 중간에 설치된 하나의 삼각형 부스바에 음극과 양극이 번갈아 올라가 있습니다. 따라서, 이들의 행거바(hanger bar)는 비대칭적인 형태를 가집니다.
(2) Dog-bone busbar

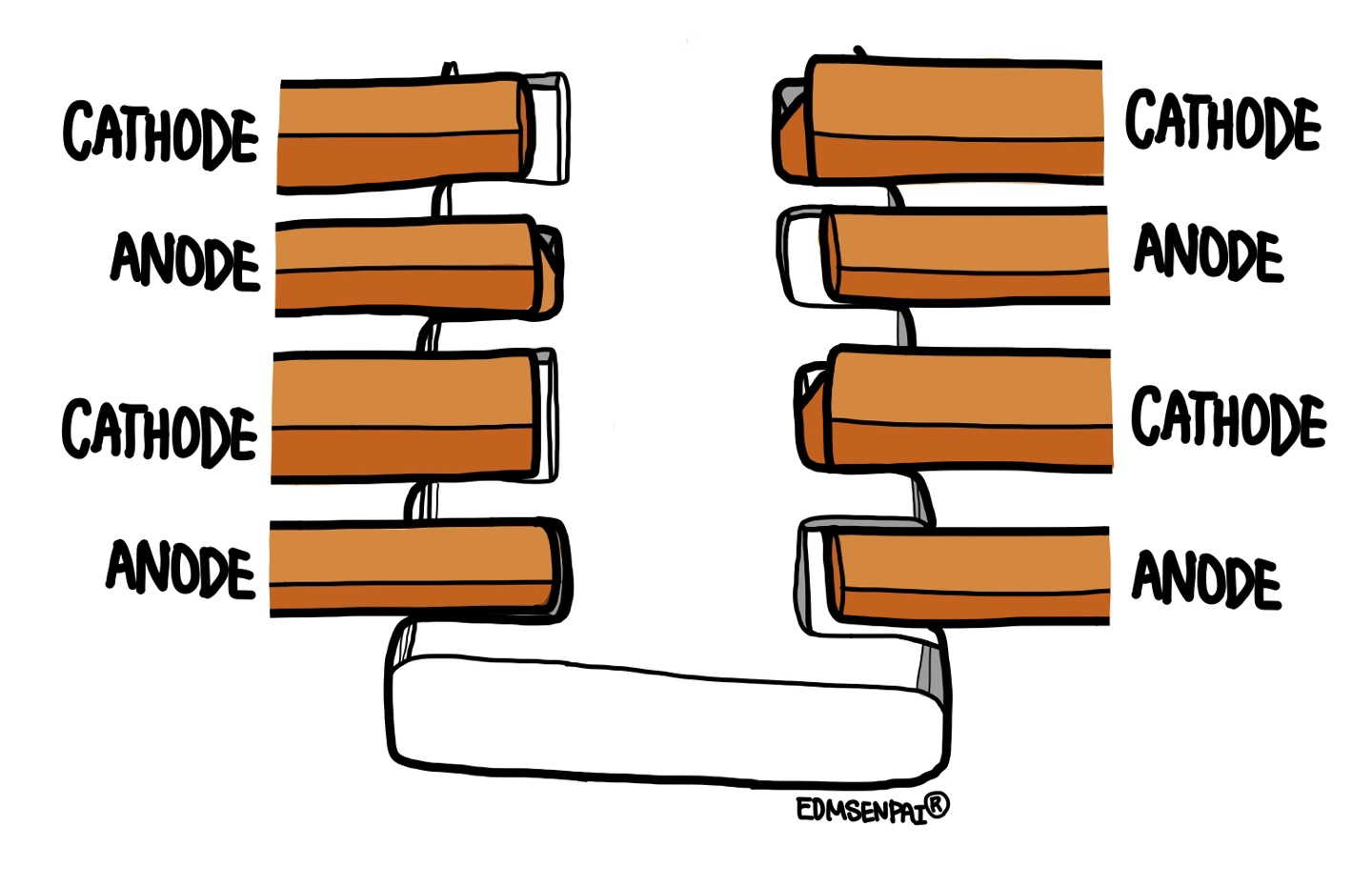

Dog-bone 형태 또한 보편적인 형태의 부스바이며, triangular busbar보다 복잡한 형태를 가지고 있습니다. 가장 일반적인 형태는 위의 구성에서 보셨듯 평평한 continuous busbar의 양쪽 끝에 두 개의 삼각형 접촉부가 있는 모습입니다 (가장 상단의 그림의 좌측그림이 그 예시). 양극/음극 접촉부분이 하나가 아니라 양쪽에 두개가 설치되어 있기 때문에 양극/음극의 행거바는 대칭적입니다.
