전해채취 - Cellhouse의 구조/배치
2023. 3. 3. 16:21ㆍMetallurgical Processing/Electrowinning (전해채취)
반응형
많은 글에서 언급되었던 cellhouse는 전해채취가 이루어지는 전해조(electrowinning cell)를 비롯하여 정류기, stripping machine, 크레인, shorting frame 등 전해채취에 관련된 모든 설비가 구비한 곳입니다. 아래의 레이아웃에서 전체적인 cellhouse의 구조와 각 설비의 배치에 대해서 확인하실 수 있습니다*.
*각 장비의 세부사항은 블로그의 각각의 장비를 설명한 글에서 확인하실 수 있습니다.

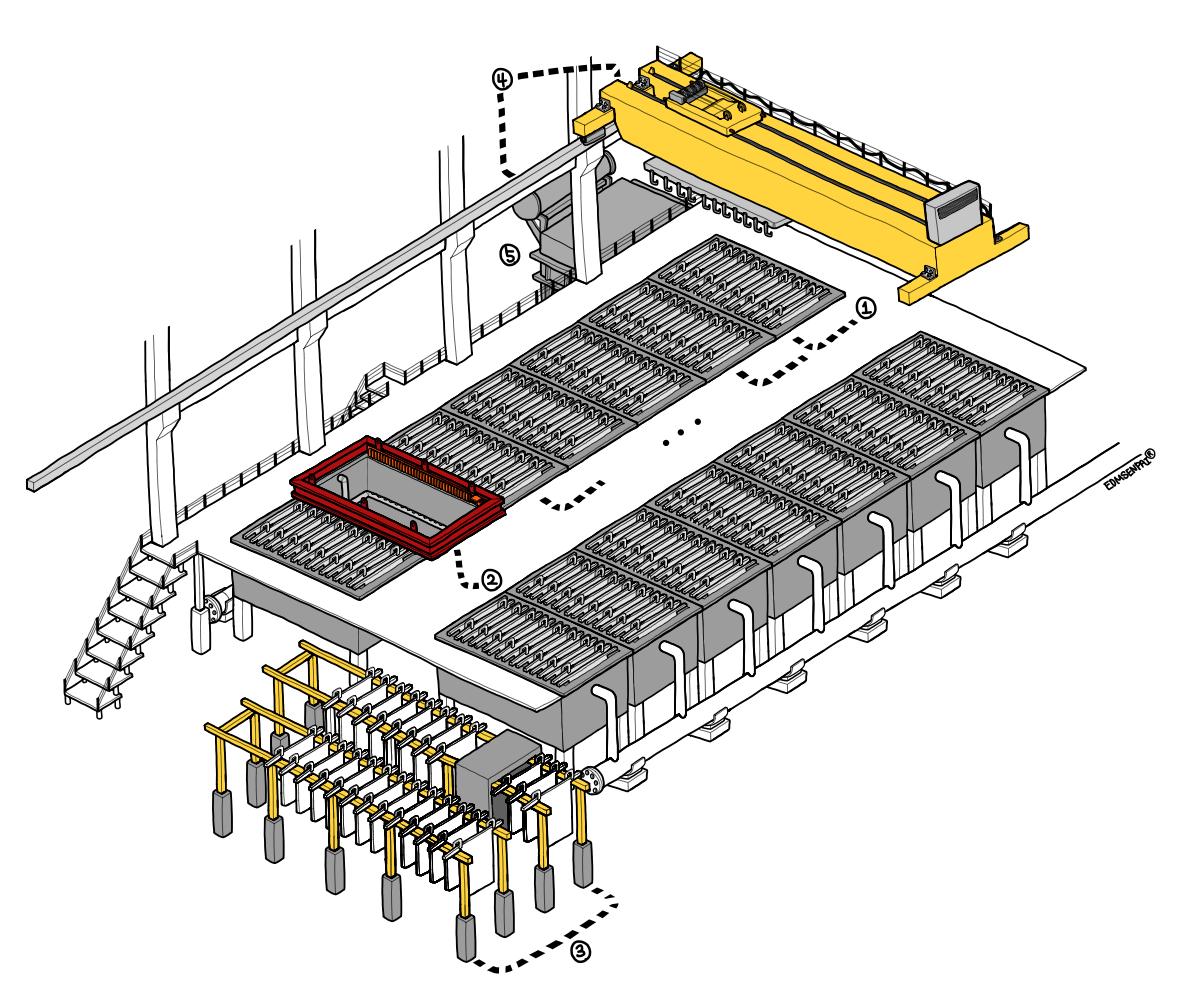

(1) Cellhouse layout
① Electrowinning cell
② Shorting frame
③ CSM (cathode stripping machine)
④ Crane and bale
⑤ Rectifier
Cellhouse에 대한 정보를 찾아보면 대다수의 사진에서 위의 layout과 같은 배치만을 보실 수 있을 것입니다 (실질적으로 2층으로 구성). 대부분의 cellhouse는 전해액의 feed/discharge를 위한 파이프라인은 모두 1층에 존재하고, 2층부터는 전해조의 윗부분만 드러나 있습니다.
