전해채취 - 아노드 백(Anode Bag)

전해채취 시, 음극(cathode)에서는 금속의 전착만 발생하며 다른 물질은 발생하지 않습니다. 반면, 전해액의 조성에 따라 양극에서는 유해한 염소가스(Cl₂) 등이 발생할 수 있습니다. 또한, 불용성 양극을 사용하더라도 사용기간이 길어짐에 따라 슬라임(slime)*, 플레이크(flake) 등이 양극에서 떨어져 나와 전착되는 금속의 품질을 떨어트릴 수 있습니다.

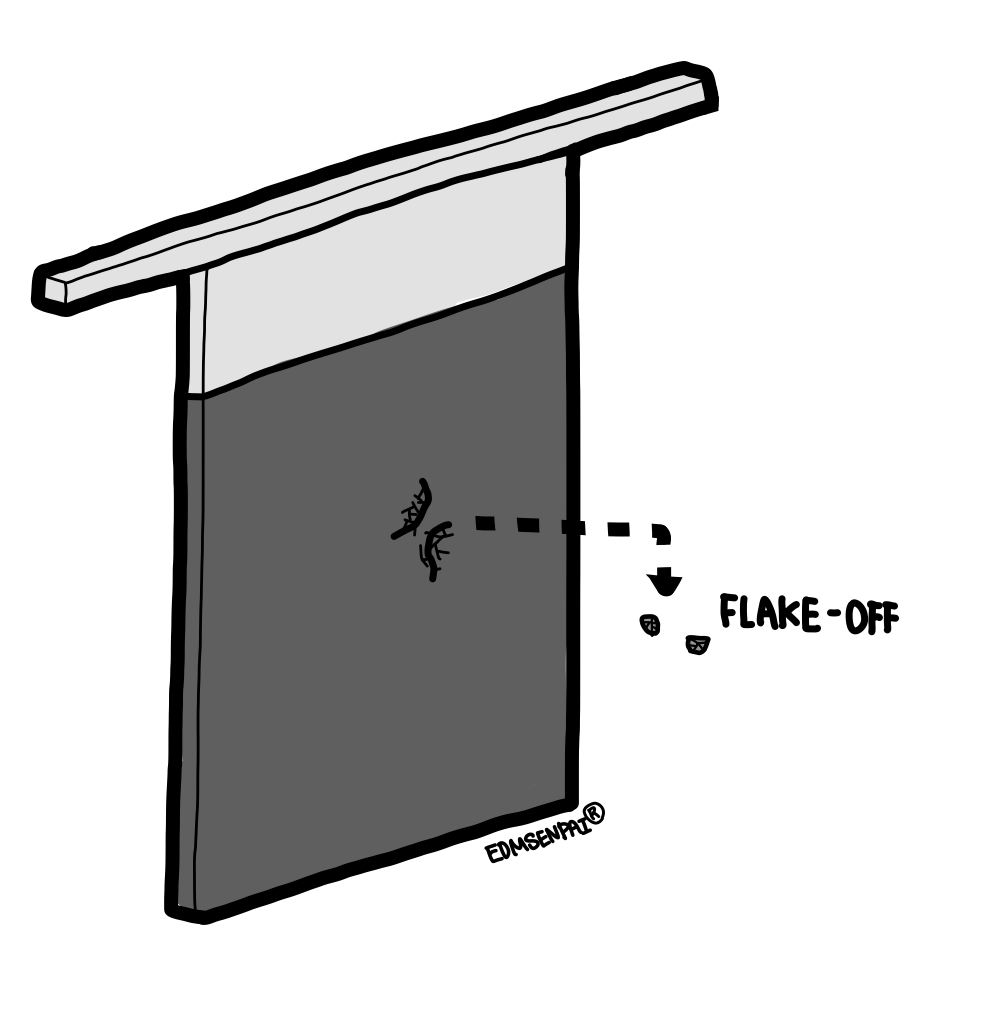

Anode flake-off

따라서, 전해채취의 반응을 통해 위와 같은 상황이 우려되는 경우에는, 양극 주위에 아노드 백(anode bag)을 설치합니다. 이는 양극에서 발생하는 반응 생성물이 음극에 전착되는 금속과 반응 또는 오염시키거나 유해한 기체의 확산을 막아주는 역할을 수행합니다.

*양극에서 떨어져 나온 불용성의 물질을 슬라임(slime, 가라앉는 물질) 또는 드로스(dross, 뜨는 물질)라 함



아노드 백의 구성



(1) Anode frame

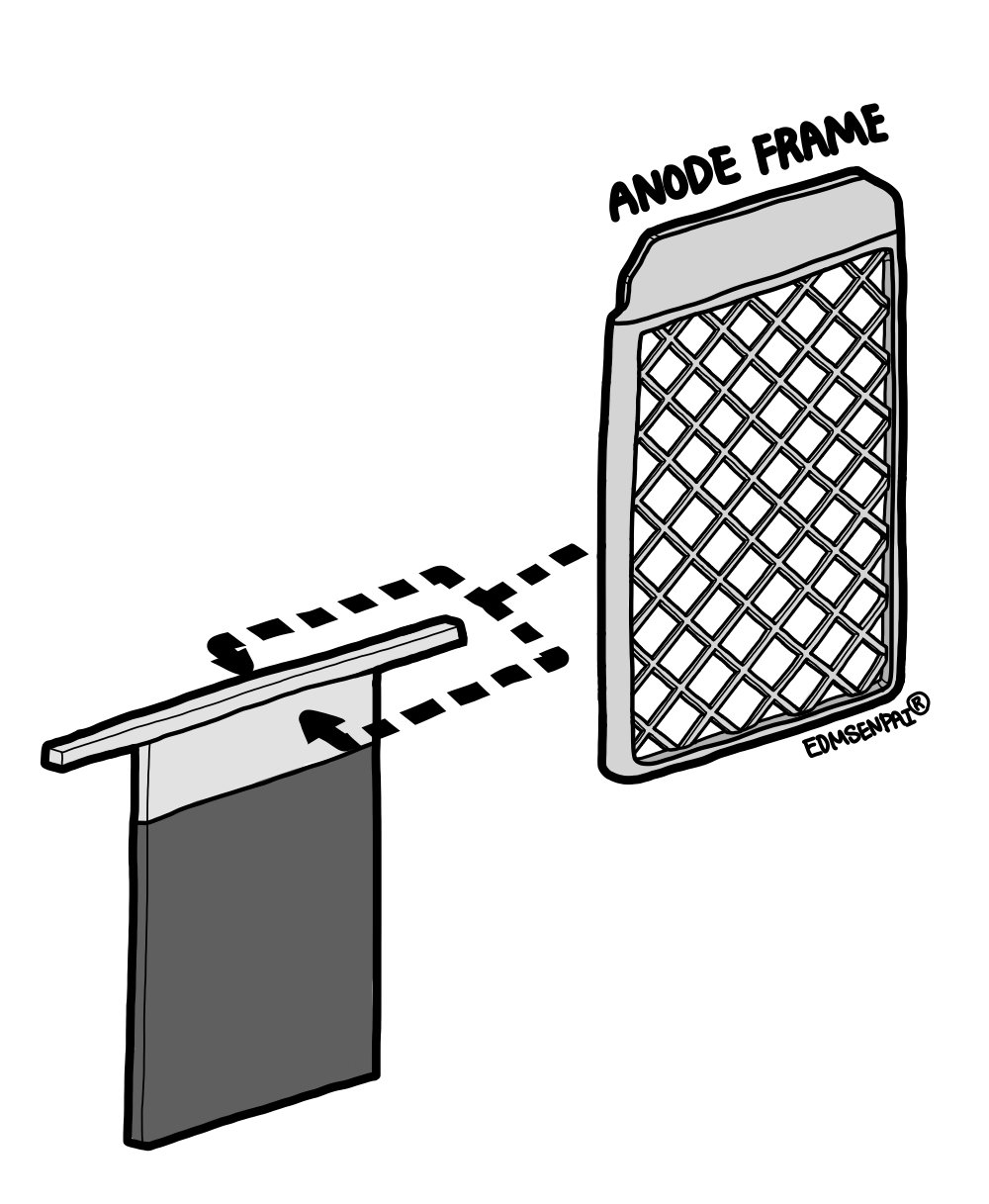

주로 아노드 백은 양극과의 직접적인 접촉을 피하고, 플레이크, 슬라임 등에 의해 손상되는 것을 방지하기 위하여 아래의 아노드 프레임(anode frame)에 씌워지는 형태로 설치됩니다. 아래는 아노드와 아노드 프레임입니다.

아노드 프레임(anode frame)

(2) Anode bag



아노드 백은 주로 폴리프로필렌(polypropylene)을 소재로 한것이 주로 사용되고 있으며, 이외에도 다른 합성섬유나 면을 소재로 한것도 사용됩니다. 또한, 유해한 가스의 확산을 방지하기 위해 아노드 프레임에 양극액 배출구(anolyte outlet)로 함께 배출하여 관리하기도 합니다.

Anode bag on the anode-frame
