분쇄공정 - 회전밀(Tumbling Mill) 장치 구조

회전밀은 파쇄된 광석을 추가적으로 분쇄(Size reduction)하기 위한 장치 중 하나입니다.



장치 안에 Ball, Rod 등의 분쇄를 위한 매체(Media)가 장입된 상태로 유입되는 광석과 함께 회전밀이 회전하며, 낙하 및 충격 등 여러 요인에 의하여 광석이 분쇄됩니다. 이 때, 안에 장입되는 분쇄 매체에 따라 회전밀(Tumbling Mill)은 Ball Mill, Rod Mill 등으로 세분됩니다.



I. Tumbling Mill Structure: 회전밀 장치의 구조



(1) 회전밀 외부 구조*

*광석, 분쇄 매체 등의 장입을 위한 Chute는 이 글에서 생략

Ball/Rod Mill 외부 구조

• Gear Guard(①): 기어 및 그 외에 계장(Instrument)을 보호하기 위한 커버

• Girth Gear(②): 거스 기어. 생김새로 인하여 Crown이라고도 불리며, 모터로부터 전달받은 회전력으로 Mill을 회전가능하도록 함

• Pinion Gear(③): 피니언 기어. 거스 기어(큰 기어)와 맞물리는 작은 기어

• Clutch(④): 축 이음 장치. 모터에 의한 축의 회전운동을 피니언 및 거스기어에 전달하거나 필요에 따라 그 동력 전달을 끊을 수 있도록 함

• Main Motor(⑤): Mill의 회전을 위한 동력 공급 장치

• Inching Drive(⑥): 보조/예비 모터로, 장비의 육안 점검 등을 위하여 Mill을 느린 속도로 회전시키기 위한 동력 공급 장치

• Shell(⑦): Mill의 몸통부분

• Trunnion(⑧): 중앙의 Mill을 양 끝단에서 지지해주는 축에 해당하는 부분

---

(2) 회전밀 내부 구조

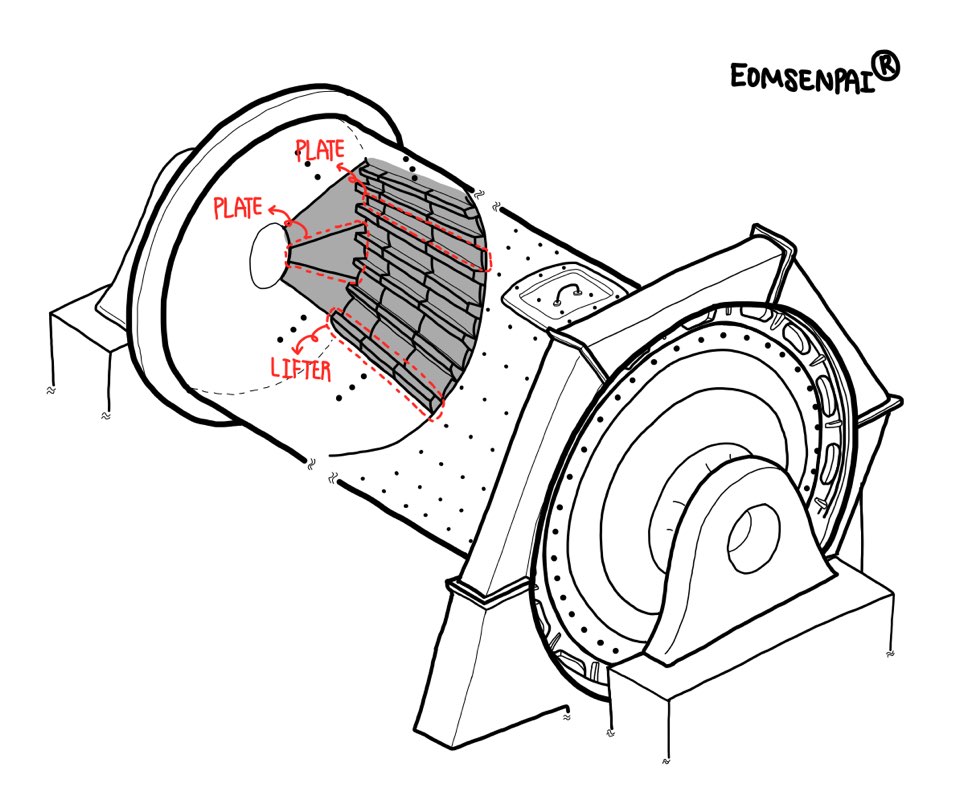

Ball/Rod Mill 내부 구조

• Lifter: 리프터. 회전밀이 회전하면서 분쇄 매체가 목표한 높이까지 올라간 후 낙하될 수 있도록 직접적으로 들어 올려주는 역할

• Plate: 라이닝을 위하여 설치하는 것으로 Liner라고도 함. 리프터가 설치되지 않고 남은 공간을 채워 Shell 등 장비에 충격이 가는 것을 막아줌
