분급 - Rake classifier(레이크 분급기)

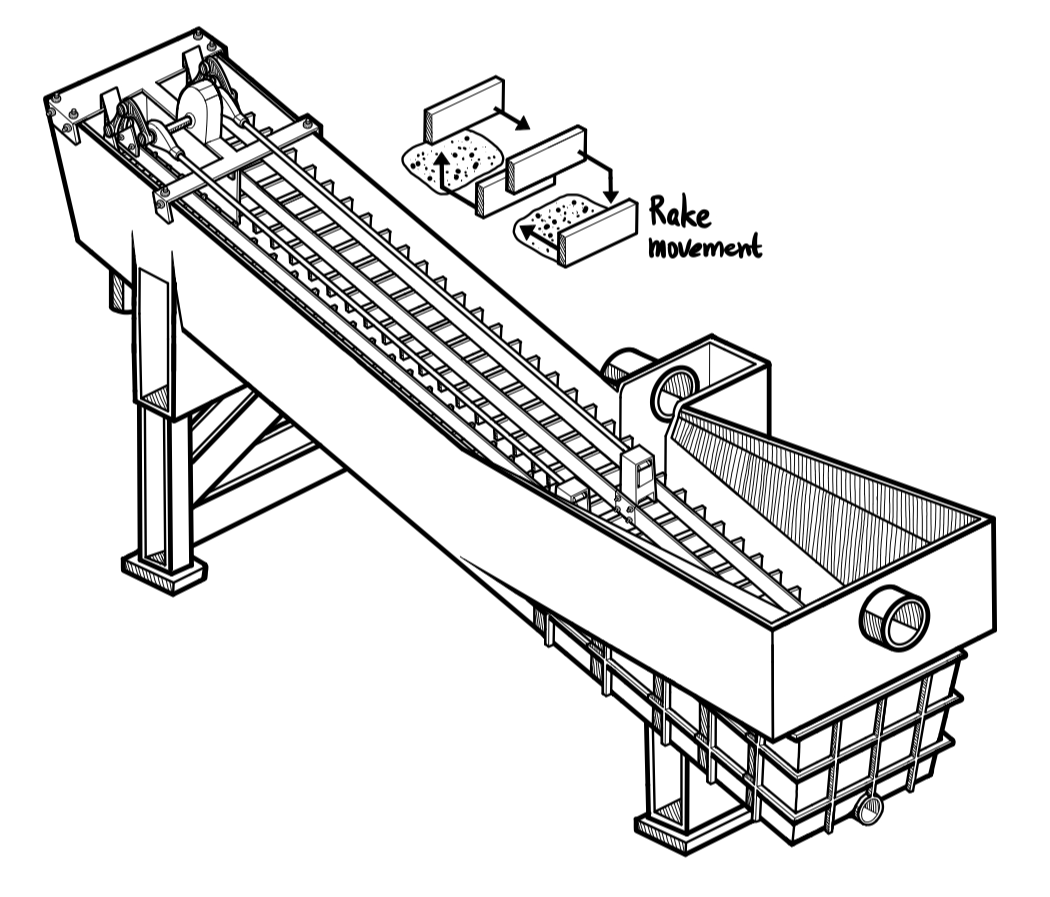

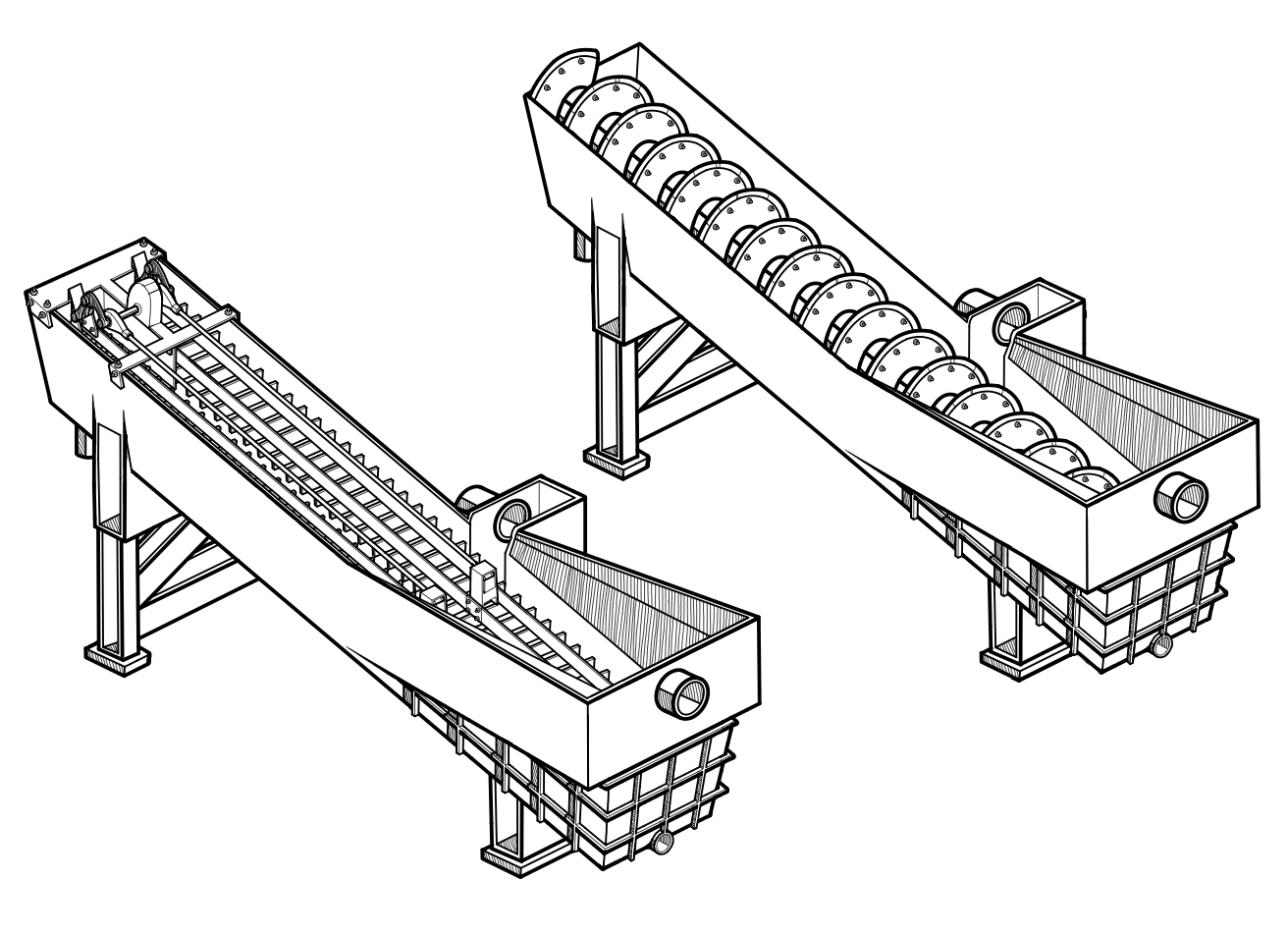

레이크 분급기 혹은 개발한 회사의 이름을 따 Dorr 레이크 분급기(Dorr rake classifier)라고도 합니다. 레이크 분급기는 구조나 기능 그리고 목적상으로 나선형 분급기(spiral classifier)와 유사합니다. 그러나, 이름에서 알 수 있듯이 큰 입자를 옮기는 매개체가 각각 나선형 날(spiral blade)과 레이크(rake)인 점에서 차이가 있습니다. 이에 따라, 회전만으로도 큰 입자를 트로프(trough)의 아래에서 위까지 옮길 수 있는 나선형 날과는 다르게, 레이크를 사용하는 경우에는 아래의 그림과 같이 바닥을 긁어 광석을 끌어 올린 뒤(scrapped upward) 레이크를 들어 원위치로 되돌아가여야 합니다.

Rake classifier

조립자들은 트로프의 상부에서 그리고 미립자들은 오버플로우로 빠져나가는 것은 동일하며, 여러 개를 이어붙여 설치할 수 있습니다. 아래는 레이크와 이를 위와 같은 움직임을 가지도록 하는 일부 특징적인 크랭크, 샤프트를 나타낸 것입니다.

Rake classifier

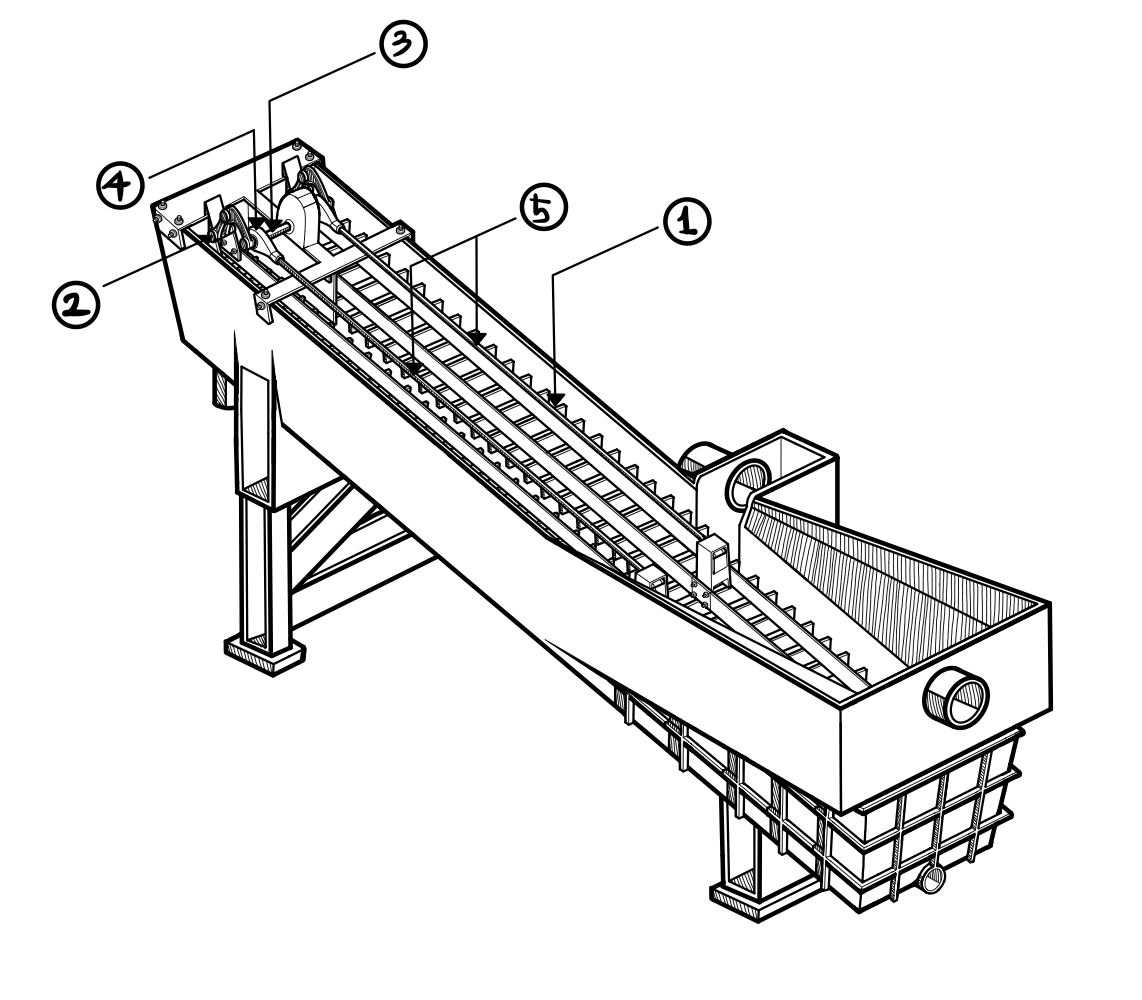

① Rakes

② Rake hanger shaft

③ Crankshaft

④ Eccentric: 샤프트가 편심되도록 연결되어 있고, 이를 회전하도록 하면서 rake hanger 전체를 앞선 그림과 같이 움직이도록 함

⑤ Bell crank(벨크랭크): ㄱ자 모양으로 대개 90°의 각도로 꺾인 형태의 레버로, 꺾인 점을 지지점으로 하여 그 한 끝에서 받은 운동이나 힘을 그 방향과 크기를 적당하게 변경하여 다른 한 끝을 통해 다른 물체에 전달

⑥ Lifting lever

⑦ Reach rod(조작봉)
