밸브(Valve)의 구조

관의 도중 또는 관 끝에 결합하여 흐름의 개폐 및 유량의 조절을 하는 데 이용되는 것을 밸브(valve)라 합니다. 아래는 밸브의 구조 및 각 부분의 명칭에 대한 간략한 설명입니다.

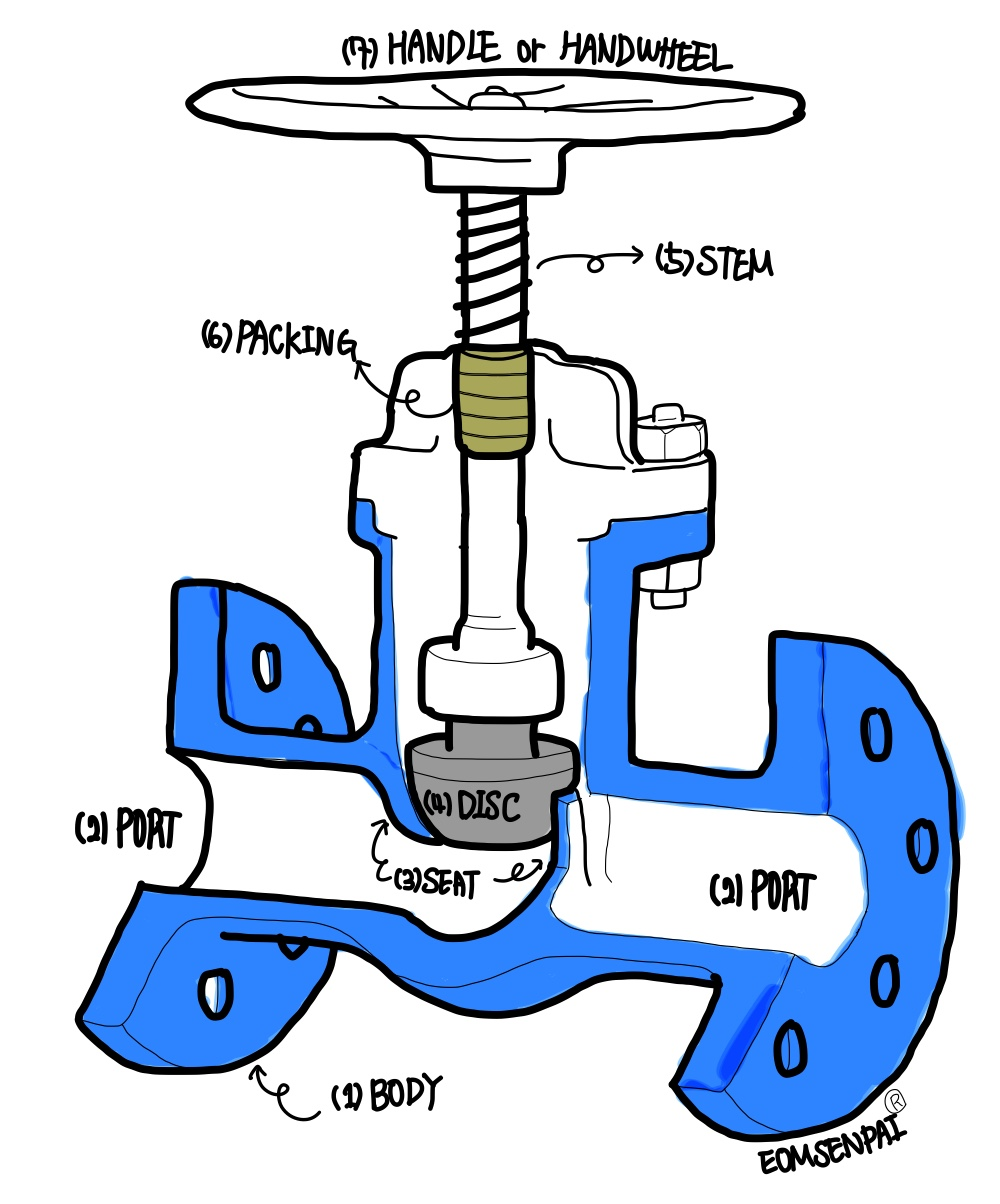

Valve Components

(1) Body: 대부분의 밸브 부품들을 포함하고 있는 케이싱(Casing)

(2) Port: 밸브에 유체가 흐르는 통로로,유체의 흐름을 제어할 때 포트는 밸브 디스크에 의하여 막힘

(3) Seat: 밸브 시트는 바디의 안쪽에 밸브 디스크와 접촉하는 부분으로, 밸브를 닫아놓았을 때 유체가 새는것을 막는 부분

(4) Disc: 밸브 디스크는 고정된 바디 안쪽에서 유체의 흐름을 조절하기 위하여 움직일 수 있도록 해놓은 부분으로 형태에 따라 밸브의 명칭이 다름

(5) Stem: 핸들 또는 그 외의 제어장치를 이용하여 밸브 디스크를 움직이도록 하는 힘을 전달하는 부분

(6) Packing

(7) Handle or handwheel: 수동으로 밸브 디스크를 개폐하는 부분으로, 자동으로 조절할 시에는 핸들이 없고 Actuator를 사용함



이들은 밸브의 종류와 제어방법에 따라서 없거나 형태가 다를 수 있습니다.
